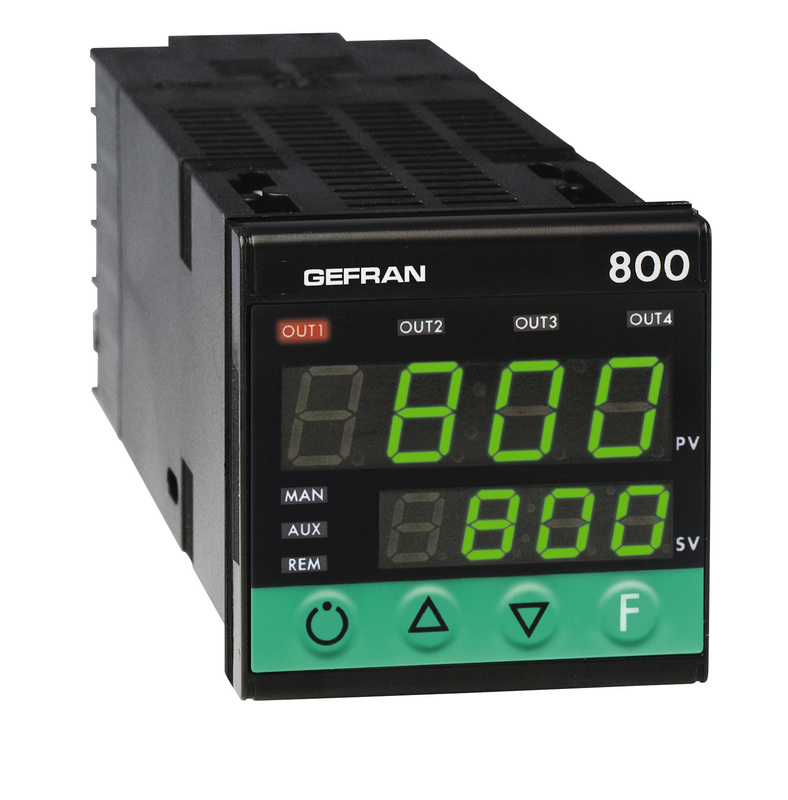

GEFRAN控制器-可編程單元Performance models 800 PID Controller, 1/16 DIN 800系列

Overview

微處理器控制器，外形48x48 (1/16 DIN)，使用SMT制造。

儀表提供完整操作者界面，由聚碳酸酯膜確保IP65等級面板防護。它有4鍵，兩個綠色LED顯示條，每條4數字，4紅色LED指示燈用于4邏輯或繼電器輸出，3個LED可編程可指示儀表的不同運行狀態。
過程變量主輸入是通用的，可連接很多類型傳感器：熱電偶J, K, R, S, T, B, E, N, Ni-Ni18Mo, L;熱電阻Pt100 3線；熱敏電阻PTC；線性輸入0-50mV, 10-50mV, 2-10V, 0-10V, 0-20mA, 4-20mA,和電位計，使用面板鍵定義的客戶線性化。使用兩點法定義線性功能可修正輸入。

通過面板鍵選擇輸入類型，無需外部分流器或適配器。
第二輔助絕緣模擬量輸入可配置為線性輸入(0-10V, 2-10V, 0-20mA / 4-20mA)，作為遠程設定點，電位計或電流互感器。輔助輸入功能可完全配置，包括客戶線性化。它能配置2絕緣數字輸入，選擇4本地設定點；開始，停止和內部計時器復位；自動/手動，本地/遠程功能；報警記憶復位；輸入保持功能。
儀表有4繼電器(3A/250V)或邏輯(12Vdc, 20mA)輸出，2個絕緣模擬量電壓或電流輸出。

每個輸出功能可完全由面板配置。功能包括：控制輸出，報警輸出，計時器，數字輸入重復，過程值轉發，設定點，偏差，報警設定點或從數字通訊讀取值。

一個絕緣輸出(10 or 24Vdc, 30mA max.)可驅動外部變送器或電位計。
串行通信接口RS485（RS232C兼容）可讀取或修改任何參數，管理線上儀表（本地/遠程，手動/自動，交換，內部計時器控制，直接輸出控制）

協議：MODBUS RTU and CENCAL (Gefran).

串行通訊是電流環，可選擇RS232或RS485，協議可從Gefran (Cencal)和Modbus選擇。

使用這些可寫入任何儀表參數。
儀表的編程步驟由功能塊的參數組來完成（CFG是控制參數，Inp是輸入，Out是輸出等）。選擇簡單菜單也能進入最常用的參數。

為使配置簡單化，有PC程序工具，包括Windows菜單驅動配置程序和連接儀表的必要電纜（技術資料cod. 80021)。

Description

面板通用可配置輸入
準確度0,2% f.s.
兩個控制輸入：繼電器，邏輯或加熱/冷卻模擬量輸出
3個可配置報警
2個模擬量輸出
2可配置數字輸入
輔助輸入用于C.T或遠程設定點
加熱器斷開或傳感器短路報警
自調整，軟啟動，自動調整，手動/自動,無擾動，設定點，本地/遠程

立即咨詢下一個產品

描述
參數
設備圖片

F029293 800-DD00-00000-000

F001261 800-DD00-00001-000

F022676 800-DD00-00020-000

F001262 800-DD00-00021-000

F027623 800-DD00-00201-000

F055401 800-DD00-00300-000

F029727 800-DD00-03001-000

F047083 800-DD0I-00000-000

F001263 800-DD0I-00001-000

F001264 800-DD0I-00301-000

F032100 800-DD0I-03021-000

F028303 800-DD0V-00121-000

F059669 800-DD0V-04200-000

F001268 800-DDD0-00201-000

F043444 800-DDD0-03201-000

F060557 800-DDDR-00001-000

F029431 800-DDDV-04200-000

F049285 800-DDR0-00000-000

F031206 800-DDR0-00001-000

F001266 800-DDR0-00021-000

F031738 800-DDR0-00200-000

F029451 800-DDR0-00501-000

F026288 800-DDR0-03001-000

F051212 800-DDR0-04201-000

F034109 800-DDRI-00000-000

F001267 800-DDRI-00001-000

F038623 800-DDRI-02001-000

F032063 800-DDRI-03300-000

F040893 800-DDRI-03301-000

F034061 800-DDRI-03320-000

F049251 800-DDRI-03321-000

F059919 800-DDRI-07320-000

F060374 800-DDRI-07321-000

F042124 800-DDRR-00001-000

F045252 800-DDRR-01001-000

F029070 800-DDRR-03000-000

F029449 800-DDRR-03001-000

F029130 800-DDRR-03321-000

F027111 800-DDRR-03520-000

F062242 800-DDRV-00000-000

F056319 800-DDRV-00020-000

F001181 800-DR00-00000-000

F001184 800-DR00-00001-000

F001185 800-DR00-00020-000

F001186 800-DR00-00021-000

F052865 800-DR00-00200-000

F001187 800-DR00-00201-000

F040576 800-DR00-00300-000

F001188 800-DR00-00301-000

F027235 800-DR00-00321-000

F001190 800-DR00-00501-000

F030673 800-DR00-00520-000

F001191 800-DR00-00521-000

F028800 800-DR00-03001-000

F028091 800-DR00-03020-000

F044423 800-DR00-03200-000

F044914 800-DR00-03201-000

F001197 800-DR0I-00000-000

F001198 800-DR0I-00001-000

F001199 800-DR0I-00021-000

F029514 800-DR0I-00201-000

F032982 800-DR0I-00221-000

F026747 800-DR0I-00300-000

F001200 800-DR0I-00301-000

F047821 800-DR0I-02000-000

F040334 800-DR0I-02001-000

F049083 800-DR0I-02021-000

F042224 800-DR0I-03000-000

F056676 800-DR0I-03300-000

F060977 800-DR0I-03301-000

F051180 800-DR0I-04201-000

F037635 800-DR0I-07001-000

F001201 800-DR0I-07301-000

F027109 800-DR0I-08001-000

F033610 800-DR0V-00000-000

F001192 800-DR0V-00001-000

F001193 800-DR0V-00021-000

F048195 800-DR0V-00200-000

F001194 800-DR0V-00201-000

F043462 800-DR0V-00301-000

F043597 800-DR0V-01021-000

F064595 800-DR0V-01200-000

F043354 800-DR0V-01201-000

F049343 800-DR0V-01221-000

F033179 800-DR0V-02001-000

F041832 800-DR0V-02021-000

F034528 800-DR0V-02201-000

F044389 800-DR0V-02221-000

F066249 800-DR0V-02300-000

F032836 800-DR0V-02301-000

F030873 800-DR0V-03001-000

F036544 800-DR0V-03201-000

F001195 800-DR0V-03221-000

F032742 800-DR0V-04000-000

F042818 800-DR0V-04301-000

F001196 800-DR0V-05301-000

F050181 800-DRDI-02321-000

F067997 800-DRDV-00000-000

F001202 800-DRR0-00000-000

F000233 800-DRR0-00001-000

F001206 800-DRR0-00021-000

F046973 800-DRR0-00200-000

F001209 800-DRR0-00201-000

F055351 800-DRR0-00220-000

F029292 800-DRR0-00221-000

F062215 800-DRR0-00300-000

F001210 800-DRR0-00301-000

F001211 800-DRR0-00321-000

F001212 800-DRR0-00500-000

F000234 800-DRR0-00501-000

F000235 800-DRR0-00521-000

F028863 800-DRR0-03000-000

F001215 800-DRR0-03001-000

F055864 800-DRR0-03200-000

F030133 800-DRR0-03300-000

F057563 800-DRR0-03301-000

F028227 800-DRR0-03321-000

F041567 800-DRR0-04000-000

F025976 800-DRR0-04001-000

F029491 800-DRR0-04021-000

F001244 800-DRRI-00000-000

F001245 800-DRRI-00001-000

F047539 800-DRRI-00020-000

F001246 800-DRRI-00021-000

F026064 800-DRRI-00300-000

F033277 800-DRRI-00301-000

F033177 800-DRRI-00321-000

F035325 800-DRRI-00501-000

F001247 800-DRRI-01001-000

F033825 800-DRRI-01301-000

F038616 800-DRRI-02000-000

F027196 800-DRRI-02001-000

F053965 800-DRRI-02300-000

F053966 800-DRRI-02301-000

F001248 800-DRRI-03000-000

F000236 800-DRRI-03001-000

F029396 800-DRRI-03020-000

F061944 800-DRRI-03021-000

F052496 800-DRRI-03200-000

F001249 800-DRRI-03201-000

F068264 800-DRRI-03300-000

F001250 800-DRRI-03301-000

F001251 800-DRRI-03320-000

F001252 800-DRRI-03321-000

F001253 800-DRRI-03520-000

F001254 800-DRRI-03521-000

F047663 800-DRRI-04001-000

F030718 800-DRRI-04021-000

F062406 800-DRRI-04301-000

F061459 800-DRRI-05300-000

F048609 800-DRRI-05301-000

F039661 800-DRRI-05320-000

F001255 800-DRRI-07001-000

F001256 800-DRRI-07201-000

F031788 800-DRRI-07300-000

F039403 800-DRRI-07301-000

F027943 800-DRRI-07320-000

F001257 800-DRRI-07321-000

F001258 800-DRRI-07521-000

F049154 800-DRRI-08300-000

F041031 800-DRRR-00000-000

F001216 800-DRRR-00001-000

F033281 800-DRRR-00020-000

F028924 800-DRRR-00021-000

F056912 800-DRRR-00200-000

F051465 800-DRRR-00300-000

F058020 800-DRRR-00500-000

F001219 800-DRRR-00501-000

F058190 800-DRRR-00520-000

F026850 800-DRRR-00521-000

F033792 800-DRRR-02001-000

F042542 800-DRRR-02020-000

F053937 800-DRRR-02300-000

F042582 800-DRRR-02320-000

F028802 800-DRRR-03000-000

F001221 800-DRRR-03001-000

F001223 800-DRRR-03201-000

F043596 800-DRRR-03320-000

F001224 800-DRRR-03321-000

F001226 800-DRRR-03521-000

F035002 800-DRRR-04000-000

F030624 800-DRRR-04001-000

F001227 800-DRRR-04020-000

F001228 800-DRRR-04520-000

F036442 800-DRRR-04521-000

F001229 800-DRRR-05001-000

F039054 800-DRRR-05021-000

F051211 800-DRRR-07501-000

F001236 800-DRRV-00001-000

F030749 800-DRRV-00021-000

F030131 800-DRRV-00200-000

F037633 800-DRRV-00201-000

F062256 800-DRRV-00221-000

F049887 800-DRRV-00301-000

F057020 800-DRRV-01001-000

F053967 800-DRRV-01200-000

F053968 800-DRRV-01201-000

F054595 800-DRRV-02300-000

F001237 800-DRRV-03000-000

F030828 800-DRRV-03001-000

F043689 800-DRRV-03200-000

F028269 800-DRRV-03201-000

F001238 800-DRRV-03220-000

F048785 800-DRRV-03221-000

F001239 800-DRRV-04001-000

F001240 800-DRRV-04201-000

F001242 800-DRRV-04321-000

F001243 800-DRRV-04521-000

F032830 800-DRRV-05001-000

F047685 800-DRRV-05200-000

F046871 800-DRRV-05220-000

F033497 800-DRRV-07320-000

F041188 800-DRRV-07321-000

F056416 800-DRRV-07501-000

暫無
