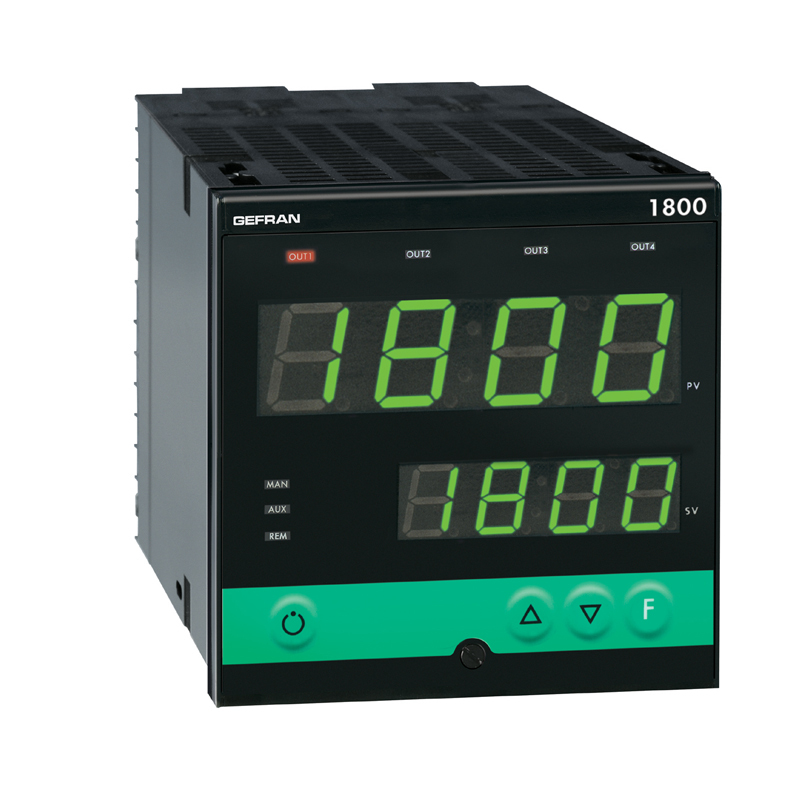

控制三步式電動閥的微處理器控制器，大小為48x96 / 96x96 (1/8DIN - 1/4DIN)。
設備使用SM技術生產，提供了完整的操作界面。聚碳酸酯膜為操作界面提供保護，以保障面板具備IP65防護等級。
設備配備四個按鍵，兩個4位綠色LED顯示屏，4個紅色LED指示燈（用于4個邏輯或繼電器輸出），另外還有3個可編程的LED燈來指示設備的多種功能狀態。10個LED光柱指示可與控制、輸出、偏差或閥門位置的模擬輸出相關聯
過程變量的主輸入為通用輸入，為連接熱電偶、電阻式溫度計、熱敏電阻、線性輸入、電位計等各類輸入傳感器提供了可能，以上均可通過面板按鍵進行定制的線性設置。
輸入類型已通過面板按鍵進行選擇，無需外部分流器或適配器。
使用由兩點定義的線性函數可以激活輸入修正。
可使用第二輔助隔離模擬輸入，也可用于配置線性輸入、 或閥門位置反饋電位計。
選擇多達4個本地設定點時，可配置這兩個2個可用的隔離數字輸入；啟動、停止、重置內置定時器；自動/人工、本地/遠程功能；警報存儲重置；輸入保存功能。
該設備擁有多達四個繼電器(3A, 250V) 或邏輯(12Vdc, 20毫安)輸出，其中兩個專門用于開啟/關閉閥門功能。設備還有多達兩個電壓或電流隔離虛擬輸出。
所有輸出功能均可在鍵盤上配置；可用功能為控制輸出（開啟/關閉閥門）；警報輸出；定時器控制輸出；數字輸出重復；程序值、設定點、偏差、警報設定點或數字通訊讀取數值的重發。
進一步的隔離輸出量（10或24VDC, 最大30毫安)可用于為外部變送器或電位器供電。RS485串行通信接口（可與RS232C并存）可讀取或更改任何參數，并可在線控制設備（本地/遠程人工或自動通信、內置定時器控制、直接控制輸出）。
可用的協議：MODBUS RTU協議和CENCAL協議（杰佛倫）
使用這些協議可寫入設備的所有參數。
特定參數應用于閥門控制，即致動器沖程時間、最小脈沖時間、脈沖間歇閾值、盲區；同時無論是否有電位器，均可對反饋控制類型進行配置；采用PD或PID算法。
通過在各個功能模塊中對參數進行分組（控制參數采用CFG，輸入采用Inp，輸出采用Out）中，輸入最常用參數時，還可以選擇簡化菜單，從而簡化設備的所有編程步驟。
設備也可根據其硬件配置選擇要顯示的參數，并自動隱藏不重要的參數。
為進一步簡化配置，可在電腦上使用編程工具包，其中包含Windows系統可運行的菜單驅動配置程序和連接設備所必須的電纜（詳見數據表代碼80021）。
