GEFRAN控制器-可編程單元 PID controllers for motorized valves 1800V Controller for motorized valves, 1/4 DIN

Overview

用于三步式電動閥的微處理器控制器，大小為48x96 / 96x96 (1/8DIN - 1/4DIN)

設備采用SMT技術生產，提供了完整的操作界面。聚碳酸酯膜為面板提供保護，以確保IP65防護等級。

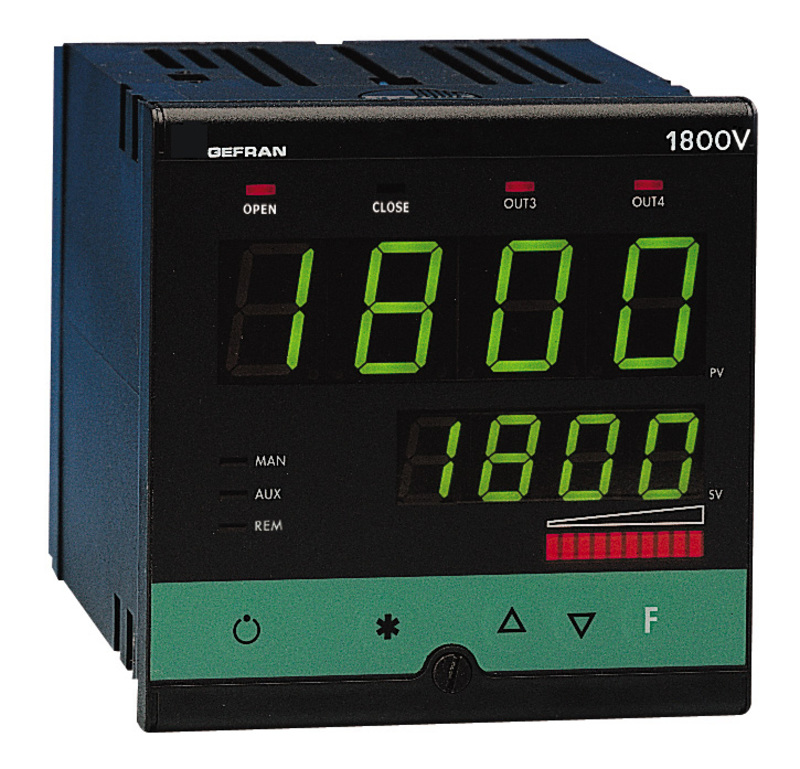

設備配備四個按鍵，兩個4位綠色LED顯示屏，4個紅色LED指示燈（用于4個邏輯或繼電器輸出），另外還有3個可編程的LED燈來指示設備的多種功能狀態。10個LED紅色光柱可關聯控制、輸入、偏差或閥門位置的模擬輸出。

過程變量的主輸入為通用輸入，為連接電熱偶、電阻式溫度計、熱敏電阻、線性輸入、電位計等各類輸入傳感器提供了可能，以上均可通過面板按鍵進行定制的線性設置。

輸入類型已通過面板按鍵進行選擇，無需外部分流器或適配器。

使用由兩點定義的線性函數可以激活輸入修正。

可使用第二輔助隔離模擬輸入，也可用于配置線性輸入、或閥門位置反饋電位計。

可對兩個可用的隔離數字輸入進行配置，以便選擇多達四個本地設定點；內置定時器的啟動、結束和重置；自動/人工、本地/遠程功能；警報存儲重置；輸入保存功能。

設備擁有多達四個繼電器（3A,250伏）或邏輯（12Vdc，20毫安）輸出，其中兩個將專門用于閥門的開啟/關閉功能，還有用于電壓或電流的兩個隔離模擬輸出。

所有輸出功能均可在鍵盤上進行設置；可用的功能為控制輸出（開啟/關閉閥門；）警報輸出；定時器控制輸出；數字輸入重復；過程值、設定點、偏差、警報設定點或數字通訊讀取數值的重傳。進一步隔離的輸出（10或24Vdc，最30毫安）可用于為外部變送器或電位器供電。

串行通信接口RS485（兼容RS232C）使讀取或修改任何參數成為了可能，同時也可以在線管理設備（本地/遠程手動/自動通訊、內部定時控制、直接輸出控制）。

可用協議：Modbus RTU協議和CENCAL協議（杰佛倫）

使用這些協議可以寫入任何設備的參數。

特定參數應用于閥門控制，即致動器沖程時間、最小脈沖時間、脈沖間歇閾值、盲區；同時無論是否有電位器，均可對反饋控制類型進行配置；采用PD或PID算法。

通過在各個功能模塊中對參數進行分組（控制參數采用CFG，輸入采用Inp，輸出采用Out）中，輸入最常用參數時，還可以選擇簡化的菜單，從而簡化設備的所有編程步驟。

設備也可根據其硬件配置選擇要顯示的參數，并自動隱藏不重要的參數。

為進一步簡化配置，可在電腦上使用編程工具包，其中包含Windows系統可運行的菜單驅動配置程序和連接設備所必須的電纜（詳見數據表代碼80021）。

Description

自主和自動調諧、軟啟動、本地/遠程設定點、自動/人工

立即咨詢下一個產品

描述
參數
設備圖片

F047480 1800V-DRR000-0000-000

F029375 1800V-DRR000-0001-000

F042679 1800V-DRR000-0021-000

F068678 1800V-DRR0I0-0301-000

F042407 1800V-DRR0I0-0421-000

F051882 1800V-DRR0I0-0701-000

F051466 1800V-DRR0II-0801-000

F027800 1800V-DRR0V0-0000-000

F029371 1800V-DRR0VV-0001-000

F063364 1800V-DRRDII-3501-000

F054702 1800V-DRRDIV-0401-000

F001961 1800V-DRRR00-0001-000

F054906 1800V-DRRRI0-0001-000

F046631 1800V-DRRRII-0101-000

F026848 1800V-DRRRIV-1121-000

F032118 1800V-DRRRVV-1120-000

F001904 1800V-RRR000-0000-000

F001905 1800V-RRR000-0001-000

F001906 1800V-RRR000-0021-000

F001907 1800V-RRR000-0101-000

F042255 1800V-RRR000-0301-000

F031790 1800V-RRR000-0701-000

F033974 1800V-RRR000-0721-000

F055880 1800V-RRR000-1100-000

F001908 1800V-RRR000-1101-000

F001909 1800V-RRR000-1201-000

F067787 1800V-RRR000-1221-000

F032296 1800V-RRR000-3401-000

F001910 1800V-RRR000-3501-000

F061493 1800V-RRR0I0-0000-000

F001914 1800V-RRR0I0-0001-000

F001915 1800V-RRR0I0-0021-000

F029742 1800V-RRR0I0-0301-000

F056694 1800V-RRR0I0-1101-000

F001916 1800V-RRR0I0-1121-000

F066600 1800V-RRR0I0-1200-000

F028455 1800V-RRR0I0-1201-000

F001917 1800V-RRR0I0-1221-000

F044526 1800V-RRR0II-0001-000

F001921 1800V-RRR0II-0021-000

F030574 1800V-RRR0II-0121-000

F054898 1800V-RRR0II-1101-000

F001922 1800V-RRR0II-1121-000

F001923 1800V-RRR0II-1221-000

F001918 1800V-RRR0IV-0021-000

F051384 1800V-RRR0IV-0701-000

F053681 1800V-RRR0IV-0801-000

F001919 1800V-RRR0IV-1121-000

F001920 1800V-RRR0IV-1221-000

F036704 1800V-RRR0V0-0000-000

F001911 1800V-RRR0V0-0021-000

F055879 1800V-RRR0V0-1100-000

F001912 1800V-RRR0V0-1121-000

F001913 1800V-RRR0V0-1221-000

F001942 1800V-RRRD00-0001-000

F001943 1800V-RRRD00-0021-000

F001944 1800V-RRRD00-1101-000

F051189 1800V-RRRD00-1121-000

F001946 1800V-RRRD00-1201-000

F028563 1800V-RRRDI0-0001-000

F001950 1800V-RRRDI0-0021-000

F026724 1800V-RRRDI0-1101-000

F001951 1800V-RRRDI0-1121-000

F032521 1800V-RRRDI0-1201-000

F001952 1800V-RRRDI0-1221-000

F001957 1800V-RRRDII-0021-000

F048414 1800V-RRRDII-0621-000

F030114 1800V-RRRDII-0701-000

F029127 1800V-RRRDII-1101-000

F001958 1800V-RRRDII-1121-000

F001959 1800V-RRRDII-1221-000

F001954 1800V-RRRDIV-0021-000

F001955 1800V-RRRDIV-1121-000

F033975 1800V-RRRDIV-1201-000

F001956 1800V-RRRDIV-1221-000

F001947 1800V-RRRDV0-0021-000

F025708 1800V-RRRDV0-1101-000

F001948 1800V-RRRDV0-1121-000

F001949 1800V-RRRDV0-1221-000

F032536 1800V-RRRDVV-1121-000

F029131 1800V-RRRR00-0000-000

F001924 1800V-RRRR00-0001-000

F001925 1800V-RRRR00-0021-000

F033385 1800V-RRRR00-0101-000

F054629 1800V-RRRR00-0121-000

F028293 1800V-RRRR00-0301-000

F001926 1800V-RRRR00-0701-000

F057522 1800V-RRRR00-0801-000

F000254 1800V-RRRR00-1101-000

F058223 1800V-RRRR00-1120-000

F001927 1800V-RRRR00-1121-000

F052830 1800V-RRRR00-1200-000

F001928 1800V-RRRR00-1201-000

F047479 1800V-RRRR00-3401-000

F028961 1800V-RRRR00-3501-000

F026820 1800V-RRRRI0-0001-000

F001932 1800V-RRRRI0-0021-000

F032795 1800V-RRRRI0-1100-000

F052375 1800V-RRRRI0-1101-000

F001933 1800V-RRRRI0-1121-000

F043428 1800V-RRRRI0-1201-000

F001934 1800V-RRRRI0-1221-000

F043429 1800V-RRRRI0-3501-000

F031208 1800V-RRRRII-0001-000

F001938 1800V-RRRRII-0021-000

F023665 1800V-RRRRII-1120-000

F001939 1800V-RRRRII-1121-000

F001940 1800V-RRRRII-1221-000

F001935 1800V-RRRRIV-0021-000

F001936 1800V-RRRRIV-1121-000

F001937 1800V-RRRRIV-1221-000

F054883 1800V-RRRRV0-0000-000

F001929 1800V-RRRRV0-0021-000

F049436 1800V-RRRRV0-0701-000

F001930 1800V-RRRRV0-1121-000

F001931 1800V-RRRRV0-1221-000

F026531 1800V-RRRRVV-1101-000

F026809 1800V-RRRRVV-1121-000
