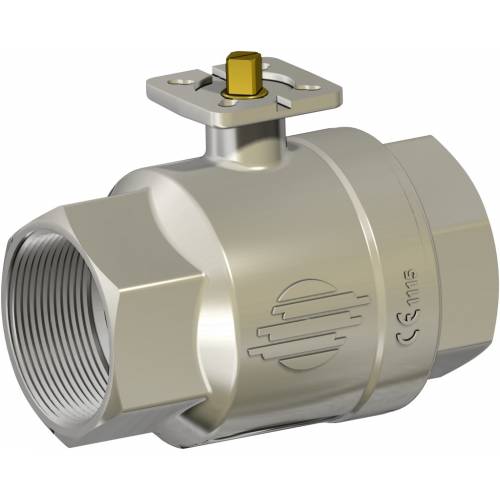

OMAL 黃銅全徑螺紋球閥ITEM 101系列

一般特征:
閥門適用于低壓，非腐蝕性流體介質；
工作溫度:流體從-20℃到+150℃；
工作壓力:見圖表；
流體范圍:空氣、水、油、氣、石油和石化產品、真空；
螺紋端符合EN 10226-1 Rp (Ex ISO 7/1)規范；
符合國際標準化組織5211規范；
可提供帶有自刮式球形密封件的版本，適用于臟流體或內部有固體顆粒的情況。

應要求:
對于其他應用，請聯系我們的技術部門。

認證:
2014/68/EU “PED”
根據要求，ATEX版本符合指令2014/34/歐盟
產品資料
1-5-1-1-ITEM100.pdf

立即咨詢暫無

描述
參數
設備圖片

意大利歐瑪爾(OMAL.S.P.A.)自控閥門公司，是集設計與制造為一體的自主研發型閥門制造公司，在執行器和自控閥門的設計和制造方面有著30年的經驗。OMAL(歐瑪爾)自控閥門公司系出名門，由意大利知名工業企業BONOMI集團傳人BONOMI-OMAL先生于1981年創立，并于當年推出具有劃時代意義的“單氣缸雙活塞-撥叉式變扭矩” 氣動執行器，榮獲多項專利，具備“小體積-大扭矩”的突出特點，使控制更為可靠方便。依托優異的品質和先進的技術，OMAL(歐瑪爾)迅速成長為歐洲撥叉式氣動執行器供應商，為客戶提供更為專業的自控服務。1990年，OMAL(歐瑪爾)相繼推出自控球閥、自控蝶閥、自控角座閥等多品種全型號自控閥門，1998年，OMAL(歐瑪爾)VIP梭閥榮獲歐洲工業設計金獎。憑借著對技術與品質的執著追求，OMAL執行器和自控閥門已處于歐洲領先地位，也由最初的專業執行器制造商，成長為歐洲著名的自控閥門公司。對品質的嚴格要求和對技術的不斷創新，是OMAL產品領先世界的重要原因。OMAL自控閥門產品覆蓋所有的工業領域，能滿足各種嚴酷惡劣的條件及高標準用戶的要求，其產品有：球閥、蝶閥、角座閥、梭閥以及執行器等。

參數：

OMAL 黃銅全徑螺紋球閥ITEM 101系列

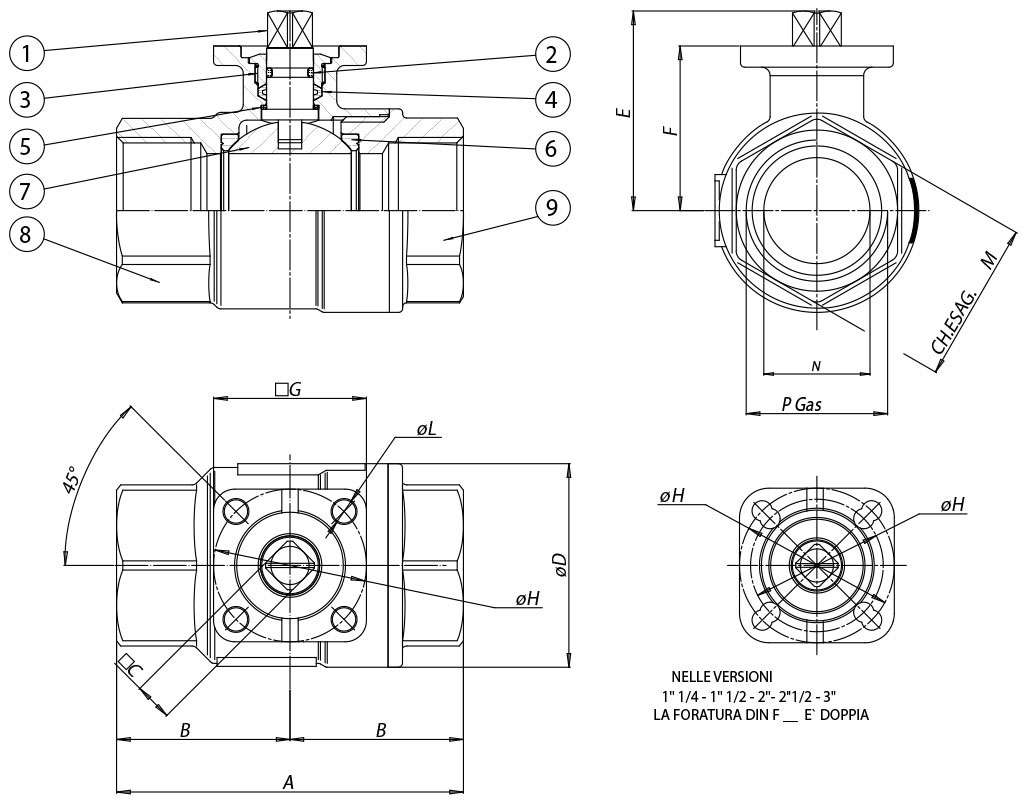

DIMENSIONS
SIZE		A	B	?C	?D	E	F	?G	?H	?L	ch.M	N
DN [mm]	[inch]	A	B	?C	?D	E	F	?G	?H	?L	ch.M	N
DN 10	3/8"	69	34,5	9	31,8	38,5	30,5	36	36	5,5	25	10
DN 15	1/2"	69	34,5	9	31,8	38,5	30,5	36	36	5,5	25	15
DN 20	3/4"	77	38,5	11	40	47,1	36,3	36	36	5,5	31	20
DN 25	1"	89	44,5	11	48	50,9	40,2	36	36	5,5	38	25
DN 32	1" 1/4	103	51,5	11	60	62,5	51,5	42	36/42	5,5	47	32
DN 40	1" 1/2	114	57	11	70,6	69	58	42	36/42	5,5	54	40
DN 50	2"	134	67	11	88,5	76,3	65,3	46	42/50	5,5/6,5	66	50
DN 65	2" 1/2	161	80,5	14	112	97	83	65	50/70	6,5/8,5	84	65
DN 80	3"	185	92,5	14	138,4	108,5	94,5	65	50/70	6,5/8,5	98	80

ASSE LIBERO

FREE SHAFT

CON LEVA WITH LEVER

MISURA SIZE

Asse libero

Con guarnizione

Con Leva

Con guarnizione

Kit leva

ATEX

autoraschiante

ATEX

autoraschiante

DN [mm]

[inch]

Free shaft

With self-scraping seal

With lever

With self-scraping seal

Lever kit

DN 10

3/8"

V101N203

V101N203YX

0,33

L101N203

L101N203YX

0,4

KLV10103

DN 15

1/2"

V101N204

V101N204YX

0,29

L101N204

L101N204YX

0,35

KLV10103

DN 20

3/4"

V101N205G

V101N205GYX

0,43

L101N205G

L101N205GYX

0,5

KLV10105

DN 25

V101N206G

V101N206GYX

0,66

L101N206G

L101N206GYX

0,72

KLV10105

DN 32

1" 1/4

V101N207G

V101N207GYX

V101Z207G

1,07

L101N207G

L101N207GYX

L101Z207G

1,14

KLV10109

DN 40

1" 1/2

V101N208G

V101N208GYX

V101Z208G

1,52

L101N208G

L101N208GYX

L101Z208G

1,59

KLV10109

DN 50

V101N209

V101N209YX

V101Z209

2,62

L101N209

L101N209YX

L101Z209

2,69

KLV10109

DN 65

2" 1/2

V101N210

V101N210YX

V101Z210

3,98

L101N210

L101N210YX

L101Z210

4,28

KLV10110

DN 80

V101N211

V101N211YX

V101Z211

6,68

L101N211

L101N211YX

L101Z211

6,98

KLV10110

MISURA *SIZE*		ARTICOLO	ATTUATORE	KIT montaggio	L	H	Kg
DN [mm]	[inch]	*ITEM CODE*	*ACTUATOR*	*Mounting KIT*	[mm]	[mm]	Kg
DN [mm]	[inch]	*ITEM CODE*	*ACTUATOR*	*Mounting KIT*	[mm]	[mm]

DN 10	3/8"	D101H003	DA008401S	KCF032558	70,0	88,0	0,6
DN 15	1/2"	D101H004	DA008401S	KCF032558	70,0	88,0	0,6
DN 20	3/4"	DG101H005	DAN0015411S	KCF032558	159,0	103,3	1,1
DN 25	1"	DG101H006	DAN0015411S	KCF032558	159,0	107,3	1,3
DN 32	1" 1/4	DG101H*07	DAN0030411S	KCF032558	174,2	129,8	2,0
DN 40	1" 1/2	DG101H*08	DAN0030411S	KCF032558	174,2	136,8	2,5
DN 50	2"	DG101H*09	DAN0045412S	KCF042559	188,5	149,4	4,6
DN 65	2" 1/2	DG101H*10	DAN0106411S	KCF072567	237,0	186,3	7,2
DN 80	3"	DG101H*11	DAN0120411S	KCF072567	244,1	201,6	10,1

MISURA *SIZE*		ARTICOLO	ATTUATORE	KIT montaggio	L	H	Kg
DN [mm]	[inch]	*ITEM CODE*	*ACTUATOR*	*Mounting KIT*	[mm]	[mm]	Kg
DN [mm]	[inch]	*ITEM CODE*	*ACTUATOR*	*Mounting KIT*	[mm]	[mm]

DN 10	3/8"	C101A5E03	EA0035A5C000	KCF052003	250,0	170,0	3,8
DN 15	1/2"	C101A5E04	EA0035A5C000	KCF052003	250,0	170,0	3,8
DN 20	3/4"	CG101A5E05	EA0035A5C000	KCF055309	250,0	173,3	4,0
DN 25	1"	CG101A5E06	EA0035A5C000	KCF055309	250,0	177,2	4,3
DN 32	1" 1/4	CG101A5E07	EA0035A5C000	KCF055309	250,0	188,5	4,7
DN 40	1" 1/2	CG101A5E08	EA0035A5C000	KCF055309	250,0	195,0	5,1
DN 50	2"	C101A5G09	EA0070A5C000	KCF052004	250,0	202,3	6,2
DN 65	2" 1/2	C101A5I10	EA0130A5C000	KCF072567	279,6	240,6	11,5
DN 80	3"	C101A5I11	EA0130A5C000	KCF072567	279,6	252,1	14,1

MISURA *SIZE*		ARTICOLO	ATTUATORE	KIT montaggio	L	H	Kg
DN [mm]	[inch]	*ITEM CODE*	*ACTUATOR*	*Mounting KIT*	[mm]	[mm]	Kg
DN [mm]	[inch]	*ITEM CODE*	*ACTUATOR*	*Mounting KIT*	[mm]	[mm]

DN 10	3/8"	M10116C03	AM160002	KCF052003	165,8	149,0	3,0
DN 15	1/2"	M10116C04	AM160002	KCF052003	165,8	149,0	3,0
DN 20	3/4"	MG10116C05	AM160002	KCF055309	165,8	155,8	3,2
DN 25	1"	MG10116C06	AM160002	KCF055309	165,8	159,6	3,4
DN 32	1" 1/4	MG10116F07	AM160005	KCNACDV5421	250,0	272,5	5,5
DN 40	1" 1/2	MG10116F08	AM160005	KCNACDV5421	250,0	279,0	5,9
DN 50	2"	M10116F09	AM160005	KCE281943	250,0	266,3	7,0
DN 65	2" 1/2	M10116L10	AM160020	KCE362068	279,6	304,6	12,3
DN 80	3"	M10116L11	AM160020	KCE362068	279,6	316,1	14,9
